Vì Sao Ribbon Bị Đứt Trong Quá Trình In? Nguyên Nhân Và Cách Kiểm Tra

Ribbon bị đứt trong quá trình in thường không xuất phát từ một nguyên nhân duy nhất mà là kết quả của lực kéo, độ căng, áp lực đầu in hoặc nhiệt không phù hợp trong đường đi của ribbon. Những lỗi như lắp sai chiều, ribbon bị chùng hoặc lệch, tension quá cao, printhead pressure không cân bằng, ribbon không phù hợp với media hoặc darkness quá lớn đều có thể làm ribbon nhăn, kéo không đều và cuối cùng bị rách.

Khi sự cố xảy ra, không nên chỉ nối lại ribbon rồi tiếp tục in ngay. Nếu nguyên nhân gốc vẫn còn, ribbon mới có thể tiếp tục đứt ở cùng khu vực.

Với TSCTECH, cách xử lý phù hợp là kiểm tra theo thứ tự đường ribbon → chiều cuộn → tension → pressure → chiều rộng ribbon → ribbon/media → darkness trước khi nghi ngờ lỗi phần cứng.

Nếu doanh nghiệp đang sử dụng mực in mã vạch TSC, việc chọn đúng ribbon mới chỉ là bước đầu; ribbon còn phải được lắp và vận hành đúng với cơ cấu của từng model máy.

Ribbon bị đứt có phải hiện tượng bình thường không?

Không. Ribbon là một lớp film mỏng nên có thể bị rách nếu chịu lực bất thường, nhưng trong điều kiện lắp đặt và vận hành đúng, ribbon không nên thường xuyên bị đứt giữa một print job.

Nếu hiện tượng chỉ xảy ra một lần, có thể cuộn ribbon đã bị gấp hoặc hư hỏng trước đó. Nếu ribbon liên tục đứt sau vài chục hoặc vài trăm nhãn, cần kiểm tra cơ cấu máy và setting.

Dấu hiệu nên chú ý trước khi ribbon đứt gồm:

• ribbon bắt đầu nhăn chéo;
• một mép ribbon căng hơn mép còn lại;
• ribbon lệch dần sang một phía;
• cuộn thu không cuốn đều;
• xuất hiện tiếng kéo hoặc ma sát bất thường;
• bản in xuất hiện vùng trắng theo nếp nhăn;
• ribbon bị dính hoặc khó tách khỏi bề mặt tem.

Ribbon bị đứt vì vậy thường là triệu chứng cuối của một vấn đề đã xuất hiện trước đó.

Những nguyên nhân phổ biến làm ribbon bị đứt

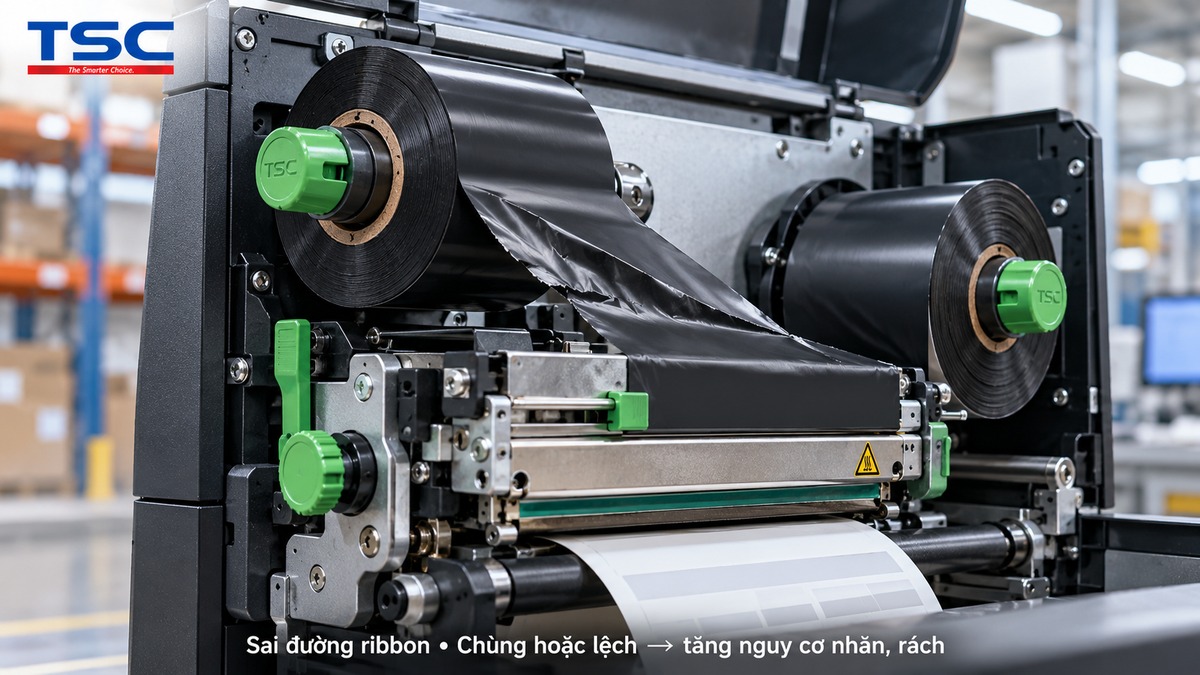

1. Ribbon được lắp sai đường đi hoặc sai chiều cuộn

Ribbon phải đi đúng từ supply spindle, qua cụm đầu in và tới rewind spindle. Nếu ribbon bỏ qua một guide, đi vòng sai trục hoặc bị xoắn khi lắp, lực kéo sẽ không được phân bố đều.

Một lỗi khác là sử dụng sai winding direction.

Ribbon Thermal Transfer có hai cấu trúc phổ biến:

• Coated Side Out – CSO: lớp mực nằm ở mặt ngoài cuộn;
• Coated Side In – CSI: lớp mực nằm ở mặt trong.

TSC lưu ý winding direction ảnh hưởng trực tiếp tới cách ribbon được cấp qua printer và nhiều máy chỉ được thiết kế cho một kiểu nhất định.

Do đó, nếu vừa thay sang một loại ribbon mới rồi sự cố xuất hiện, cần kiểm tra lại cả kích thước lẫn hướng cuộn, không chỉ thành phần Wax hay Resin.

Với người dùng TSC TE200, có thể đối chiếu thêm bài hướng dẫn lắp giấy và ribbon TSC TE200 để kiểm tra đúng supply roll, take-up core và đường ribbon.

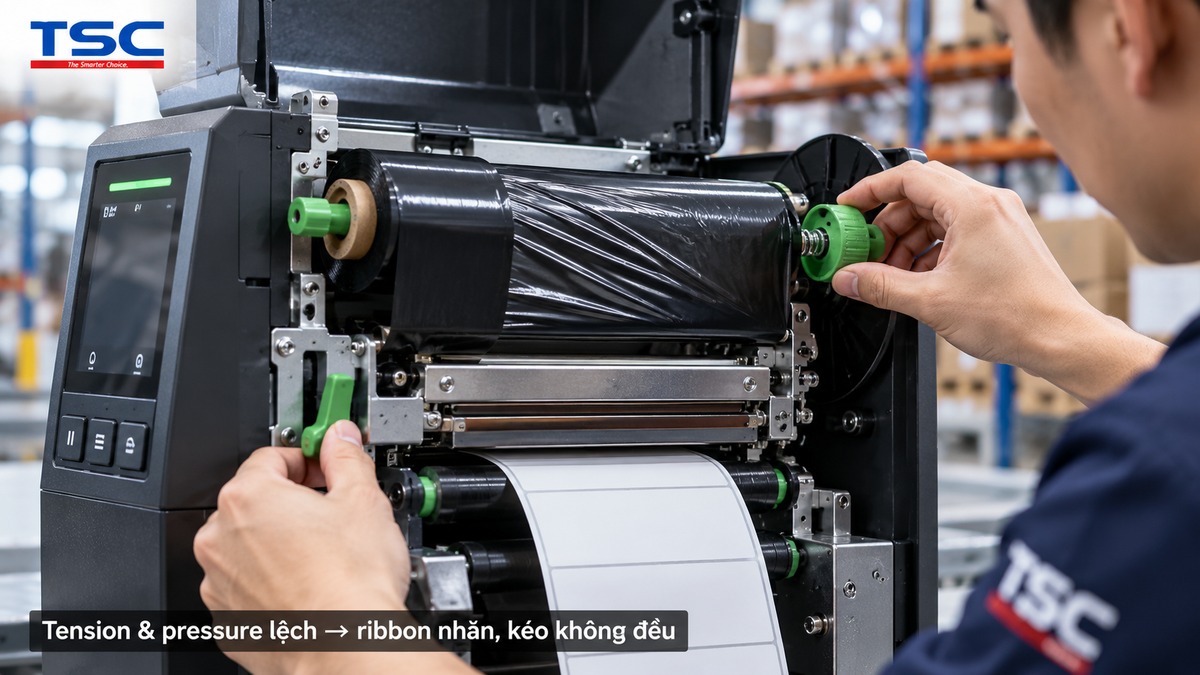

2. Ribbon bị chùng hoặc tension quá lớn

Ribbon cần đủ căng để nằm phẳng nhưng không nên bị kéo quá mức.

Nếu quá chùng, ribbon dễ hình thành nếp nhăn trước khi đi qua printhead. Khi cuộn thu tiếp tục kéo, nếp nhăn tạo ra những vùng chịu lực khác nhau trên bề rộng ribbon.

Ngược lại, tension quá cao khiến film luôn chịu lực kéo lớn trong suốt print job.

Trên một số máy in công nghiệp TSC như MB, ML hoặc MH Series, hãng trang bị ribbon tension adjustment để phù hợp với nhiều ribbon width và cấu hình media khác nhau.

Khi kiểm tra tension, nên quan sát:

• cuộn ribbon cấp có quay tự do không;
• rewind spindle có cuốn ribbon đều không;
• ribbon có võng giữa hai trục không;
• một bên mép có căng hơn bên còn lại không;
• ribbon có trượt sang trái hoặc phải khi in liên tục không.

Không nên tự tăng tension lên mức cao nhất chỉ để làm ribbon “căng đẹp”. Mục tiêu là ribbon di chuyển ổn định, không phải căng tối đa.

3. Áp lực đầu in không cân bằng

Printhead pressure lệch giữa hai phía là một nguyên nhân quan trọng gây ribbon wrinkle.

Tài liệu TSC về điều chỉnh ribbon wrinkle cho thấy hướng của nếp nhăn có thể được dùng để xác định phía pressure hoặc tension cần kiểm tra.

Khi một bên đầu in ép mạnh hơn, ribbon và media không đi qua printhead với cùng lực trên toàn bộ chiều rộng. Ribbon có thể:

• nhăn theo đường chéo;
• dịch dần về một phía;
• bị kéo căng ở một mép;
• tăng nguy cơ rách nếu tiếp tục chạy.

Đây là lý do TSC FAQ khuyến nghị kiểm tra cơ cấu printhead và đảm bảo pressure được phân bố đều khi gặp ribbon wrinkle.

4. Chiều rộng ribbon không phù hợp

Ribbon width cũng ảnh hưởng tới khả năng chạy ổn định qua cơ cấu in.

TSC khuyến nghị thermal transfer ribbon nên rộng hơn label khoảng 3–5 mm. Khoảng dư nhỏ này giúp ribbon che mép label và bảo vệ printhead khỏi ma sát trực tiếp với vật liệu.

Tuy nhiên, rộng hơn không có nghĩa là càng rộng càng tốt.

FAQ của TSC cũng lưu ý sử dụng ribbon không đúng hoặc ribbon rộng quá nhiều so với label có thể góp phần gây wrinkle.

Do đó, quy tắc thực tế là:

Ribbon rộng hơn tem một chút → không quá hẹp → cũng không dư quá nhiều.

Khi thay từ tem 100 mm sang một loại tem hẹp hơn đáng kể, không nên mặc định giữ nguyên ribbon rộng nếu printer và application không yêu cầu như vậy.

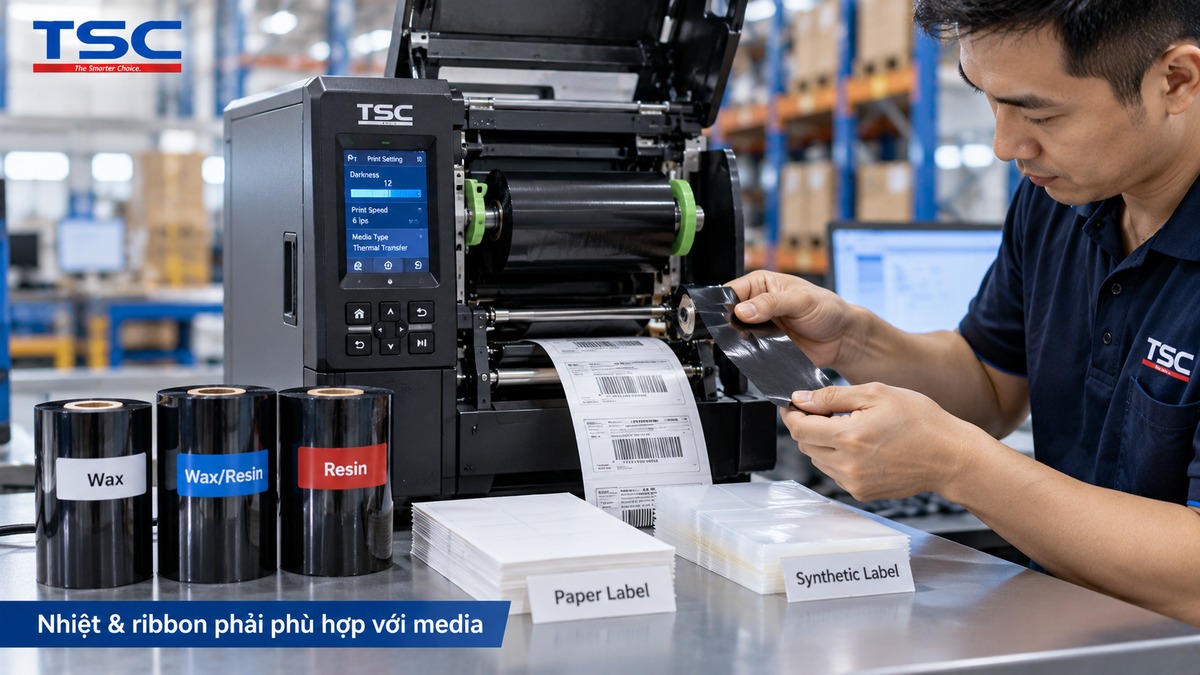

5. Ribbon và media không tương thích

Ribbon không phù hợp với vật liệu tem thường buộc printer phải sử dụng darkness hoặc pressure cao hơn để tạo được bản in mong muốn.

Ba nhóm phổ biến gồm:

• Wax: thường dùng với giấy và cần mức nhiệt thấp hơn;
• Wax/Resin: phù hợp nhiều loại giấy coated và film;
• Resin: thường dùng với synthetic label, yêu cầu nhiệt truyền cao hơn Wax.

TSC xác nhận Resin ribbon cần transfer temperature cao hơn Wax và Wax/Resin.

Vì vậy, nếu dùng một ribbon cần nhiệt cao với media không phù hợp rồi cố điều chỉnh setting để “ép” bản in đạt độ đậm, toàn bộ hệ thống ribbon–media có thể hoạt động ngoài vùng tối ưu.

Trước khi chỉnh máy quá nhiều, nên kiểm tra lại cách chọn ribbon phù hợp cho máy in TSC.

6. Darkness hoặc nhiệt in cao hơn cần thiết

Darkness cao hơn không mặc định giúp barcode tốt hơn.

TSC liệt kê print darkness là một trong những yếu tố có liên quan tới ribbon wrinkle. Vì vậy khi ribbon liên tục nhăn hoặc rách, darkness cũng cần được đưa vào checklist.

Nếu bản in nhạt, không nên ngay lập tức tăng darkness lên mức cao.

Nên kiểm tra lần lượt:

1. ribbon và media có đúng cặp không;
2. printhead có sạch không;
3. pressure có đều không;
4. ribbon có nằm phẳng không;
5. print speed có phù hợp không;
6. sau đó mới tăng darkness từng bước nhỏ nếu cần.

Darkness cần phù hợp với đúng formulation. Wax có thể chuyển mực ở mức nhiệt thấp hơn, trong khi Resin thường cần nhiệt cao hơn.

7. Tiếp tục in khi ribbon đã bị nhăn

Ribbon wrinkle là dấu hiệu cần dừng kiểm tra, không nên tiếp tục chạy một batch dài.

Khi ribbon đã có nếp, phần film không còn nằm phẳng trên toàn bộ chiều rộng. Trong quá trình supply và rewind, các vùng ribbon sẽ chịu lực khác nhau.

TSC có hẳn mục “Mechanism Fine Adjustment to Avoid Ribbon Wrinkles” trong nhiều User Manual công nghiệp, cho thấy đây là vấn đề cơ khí cần được xử lý bằng pressure, tension và alignment thay vì bỏ qua.

Nếu ribbon chỉ bị nhăn nhưng chưa đứt, xử lý ở giai đoạn này thường dễ hơn so với chờ đến khi ribbon rách giữa một print job.

Cách kiểm tra khi ribbon vừa bị đứt

Khi ribbon bị đứt, có thể kiểm tra theo thứ tự sau:

1. Dừng print job để tránh tiếp tục cuốn ribbon bị rách vào cơ cấu.
2. Mở printhead và lấy phần ribbon bị đứt ra.
3. Quan sát vị trí ribbon bị rách: ở giữa, một mép hay gần trục thu.
4. Kiểm tra ribbon path: ribbon có đi đúng guide và roller không.
5. Kiểm tra winding direction: CSI/CSO có phù hợp printer không.
6. Kiểm tra supply và rewind spindle: cả hai phải quay ổn định.
7. Kiểm tra độ chùng và nếp nhăn.
8. Kiểm tra pressure: đặc biệt nếu nếp nhăn chạy chéo.
9. So ribbon width với label width.
10. Kiểm tra ribbon formulation và media.
11. Kiểm tra Darkness và Print Speed.
12. In thử một batch nhỏ trước khi chạy lại sản lượng lớn.

Nếu ribbon luôn đứt ở cùng một vị trí dù ribbon path, tension, pressure và vật tư đã đúng, nên dừng việc chỉnh thử liên tục và kiểm tra cơ cấu với kỹ thuật viên. Một điểm ma sát hoặc bộ phận truyền động bất thường cần được xử lý ở phần cứng thay vì tiếp tục thay ribbon.

Với một model cụ thể như TE200, bài hướng dẫn lắp giấy và ribbon TSC TE200 giúp kiểm tra lại toàn bộ đường vật tư trước khi đi sâu vào phần cứng.

Kết luận: ribbon bị đứt thường là kết quả của một vấn đề về đường đi, tension, pressure hoặc vật tư

Ribbon bị đứt thường không nên được xử lý bằng cách chỉ nối ribbon và tiếp tục in. Trước khi đứt, ribbon thường đã xuất hiện một hoặc nhiều dấu hiệu như nhăn, lệch, chùng hoặc bị kéo không đều.

Thứ tự kiểm tra hiệu quả là:

Ribbon path → winding direction → tension → printhead pressure → ribbon width → ribbon/media → darkness → cơ cấu supply/rewind.

Nếu nguyên nhân nằm ở vật tư, nên chọn lại đúng ribbon mực in mã vạch TSC. Nếu tình trạng xuất hiện cùng với đầu in nhanh hao mòn hoặc phải tăng pressure/darkness liên tục, nên kiểm tra thêm bài những nguyên nhân làm giảm tuổi thọ đầu in nhiệt.

Khi xây dựng hệ thống mới, doanh nghiệp cũng nên kiểm tra ribbon specification ngay từ lúc lựa chọn máy in TSC để tránh phải sử dụng cuộn, core hoặc winding direction không phù hợp với cơ cấu printer.
