Máy In RFID Hoạt Động Như Thế Nào? Quy Trình In Và Mã Hóa

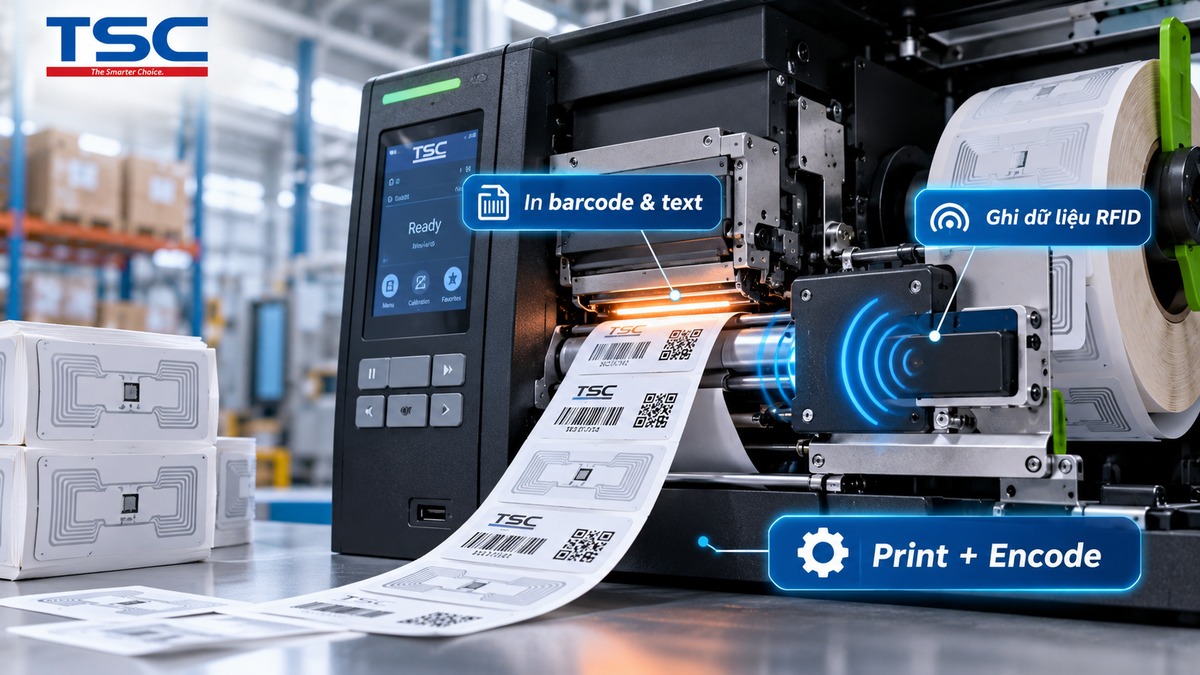

Máy in RFID hoạt động bằng cách kết hợp hai quá trình trong cùng một thiết bị: in thông tin nhìn thấy trên bề mặt nhãn và mã hóa dữ liệu điện tử vào RFID inlay nằm bên trong nhãn. Khi smart label đi qua máy, printer có thể ghi dữ liệu nhận dạng vào chip RFID đồng thời tạo barcode, QR Code, serial number hoặc text bằng công nghệ in nhiệt.

Sau khi hoàn tất, nhãn được gắn lên sản phẩm, thùng hàng, pallet hoặc tài sản. Ở các công đoạn tiếp theo, RFID reader sẽ đọc dữ liệu từ tag bằng sóng vô tuyến. Vì vậy, máy in RFID TSC đảm nhiệm khâu tạo và mã hóa smart label, còn reader đảm nhiệm việc nhận dạng tag sau khi nhãn đã được đưa vào sử dụng.

Trên TSCTECH, nhóm máy RFID gồm các giải pháp để bàn, công nghiệp và di động phục vụ nhiều workflow khác nhau.

Máy in RFID thực chất là thiết bị gì?

Cách hiểu chính xác hơn là RFID printer/encoder.

Một máy in RFID vẫn có các thành phần của máy in tem nhiệt thông thường như printhead, platen roller, cảm biến media và cơ cấu kéo nhãn. Điểm khác biệt là máy được bổ sung hệ thống RFID để giao tiếp với inlay và ghi dữ liệu điện tử vào chip.

Vì vậy, một smart label sau khi đi qua máy có thể đồng thời chứa:

• barcode hoặc QR Code nhìn thấy được;
• text, serial number, SKU hoặc thông tin vận chuyển;
• dữ liệu điện tử lưu trong chip RFID.

Hai lớp thông tin này có thể mang cùng một mã nhận dạng hoặc phục vụ những nhiệm vụ khác nhau tùy kiến trúc hệ thống.

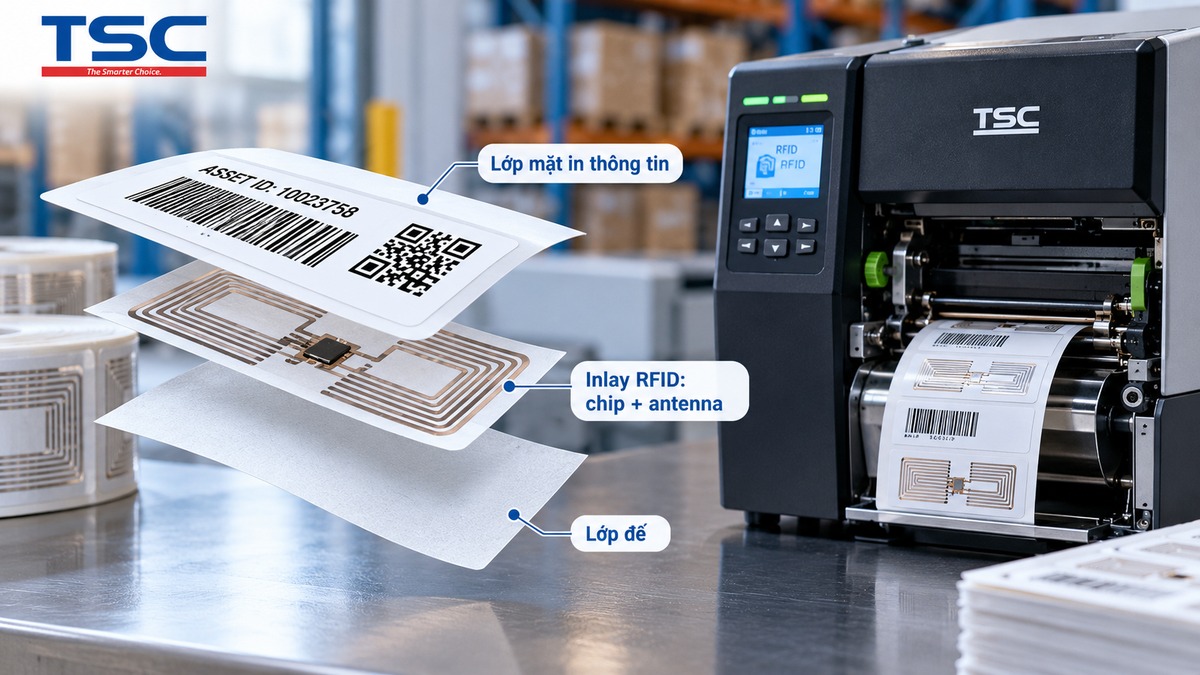

Bên trong một nhãn RFID có gì?

Nhãn RFID không chỉ là một decal có barcode. Bên trong smart label có thêm RFID inlay.

Một cấu trúc điển hình gồm:

• Facestock: bề mặt để printer in text, barcode hoặc hình ảnh;
• RFID inlay: chứa microchip và antenna;
• Adhesive: lớp keo;
• Release liner: lớp đế bảo vệ keo trước khi nhãn được dán.

Microchip lưu dữ liệu điện tử, còn antenna cho phép tag giao tiếp với trường RF của thiết bị RFID.

Đây cũng là lý do việc chọn nhãn RFID phức tạp hơn decal mã vạch thông thường: ngoài kích thước nhãn còn phải xét chip, inlay, antenna placement, bề mặt dán và khả năng tương thích với printer/encoder.

Quy trình máy in RFID hoạt động gồm những bước nào?

Có thể hình dung toàn bộ quá trình theo chuỗi từ dữ liệu số đến một smart label hoàn chỉnh:

RFID Calibration để làm gì?

Calibration giúp printer xác định cách giao tiếp tối ưu với inlay của loại nhãn RFID đang được lắp.

Không phải mọi RFID label đều đặt chip và antenna ở cùng vị trí. Hai cuộn tem có cùng kích thước bên ngoài vẫn có thể dùng inlay khác nhau.

Vì vậy printer cần xác định các yếu tố như vị trí encoding và mức RF phù hợp trước khi chạy job.

Ví dụ trên MB241 RFID, TSC cho biết quá trình calibration chạy một số nhãn để xác định vị trí encoding và mức RF phù hợp.

Điều này giải thích vì sao thay từ loại smart label này sang loại khác có thể cần calibration lại, dù chiều rộng tem không thay đổi.

Máy ghi dữ liệu vào chip và in bề mặt thế nào?

Khi smart label đi qua vùng xử lý RFID, printer/encoder giao tiếp với inlay và thực hiện lệnh ghi dữ liệu. Dữ liệu này có thể là mã serialization hoặc những trường nhận dạng mà hệ thống RFID sử dụng.

Song song với đó, đầu in nhiệt tạo thông tin trực quan trên facestock.

Ví dụ cùng một nhãn có thể hiển thị:

• SKU;
• serial number;
• barcode;
• Data Matrix hoặc QR Code;
• tên sản phẩm;
• thông tin logistics.

Trong khi đó, chip RFID lưu dữ liệu điện tử liên quan đến chính item đó.

Encode During Print là gì?

Encode During Print là công nghệ TSC sử dụng trên các nền tảng RFID tương thích để quá trình encoding diễn ra trong khi nhãn đang được in, thay vì cần một bước encode tách biệt.

Mục tiêu là giảm các chuyển động media không cần thiết và nâng throughput khi sản xuất nhiều smart label.

TSC hiện đưa Encode During Print vào các giải pháp RFID như MB241 RFID và các cấu hình RFID tương thích của TH Series.

Điểm cần lưu ý là đây là tính năng của những model hoặc cấu hình cụ thể. Không nên mặc định mọi RFID printer đều hoạt động theo cùng một cơ chế.

Điều gì xảy ra khi mã hóa RFID bị lỗi?

RFID inlay là linh kiện điện tử nên trong một cuộn media có thể xuất hiện tag không thể encode thành công.

Một hệ thống tốt cần ngăn smart label lỗi đi vào lưu thông như một nhãn hợp lệ.

Trên các model RFID tương thích, TSC cung cấp những chức năng như:

• RFID calibration;
• read và write;
• overstrike trên nhãn khi encoding thất bại;
• theo dõi số lượng nhãn RFID tốt và lỗi trên một số nền tảng.

Điều này đặc biệt quan trọng vì một nhãn có phần barcode in rất đẹp vẫn có thể không sử dụng được ở lớp RFID nếu chip không được encode chính xác.

Máy in RFID và đầu đọc RFID khác vai trò thế nào?

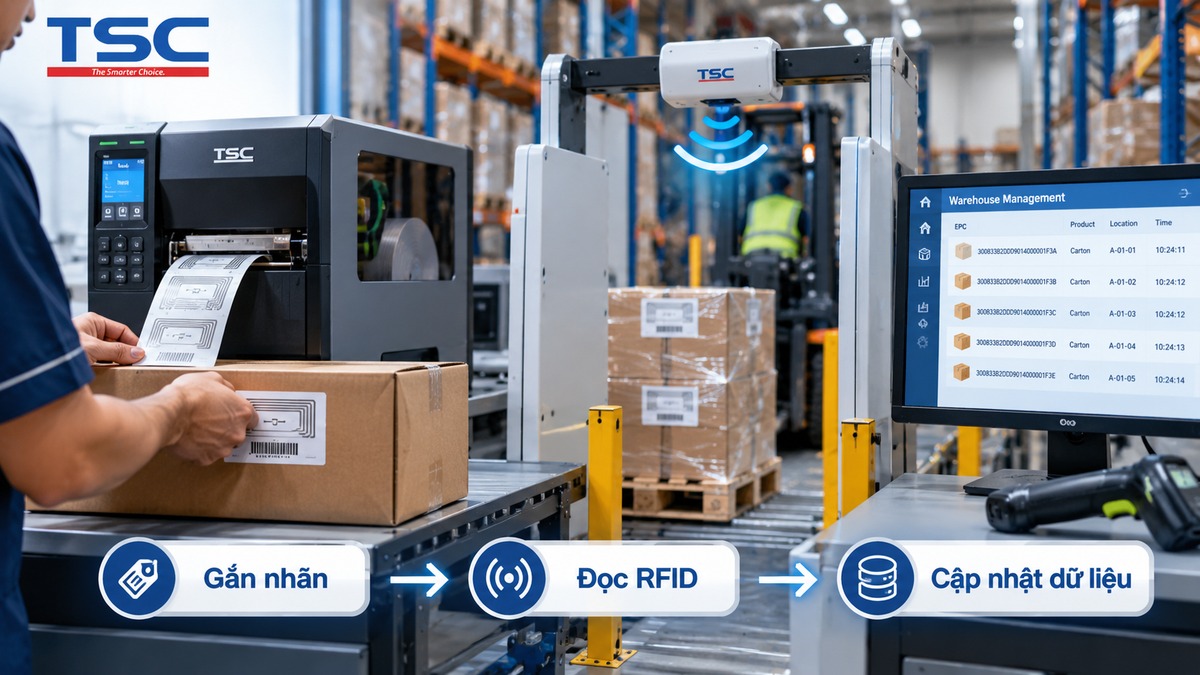

Máy in RFID tạo smart label; RFID reader sử dụng smart label đó sau khi nhãn đã được gắn lên đối tượng.

Printer/encoder thường nằm ở đầu quy trình:

Dữ liệu → Print/Encode → Smart Label.

RFID reader lại xuất hiện ở các công đoạn vận hành:

Smart Label → Reader → WMS/ERP/Database.

Đây là điểm quan trọng vì khả năng đọc nhiều tag gần như đồng thời là lợi ích của hệ thống RFID reader sau khi nhãn được triển khai, không phải lợi ích do printhead của máy in tạo ra.

Nếu muốn xem workflow ở cấp quản lý kho, bài nâng cao độ chính xác và hiệu quả quản lý kho bằng RFID đi sâu hơn vào sự kết hợp giữa tag, printer, reader và WMS.

Smart label có còn cần barcode không?

Có thể có. RFID không bắt buộc phải loại bỏ barcode.

RFID smart label vẫn có thể được in như một barcode label thông thường. Điều này cho phép doanh nghiệp duy trì hai lớp nhận dạng trên cùng một nhãn.

Barcode có thể đóng vai trò:

• phương án đọc dự phòng;
• tương thích với đối tác chưa dùng RFID;
• hỗ trợ thao tác thủ công;
• cho phép người vận hành nhìn thấy serial hoặc mã hàng.

Trong khi đó RFID đảm nhiệm lớp dữ liệu mà reader có thể truy cập bằng sóng vô tuyến.

Standard RFID và On-metal RFID có hoạt động giống nhau không?

Nguyên tắc print + encode tương tự, nhưng yêu cầu media không giống nhau.

Kim loại có thể ảnh hưởng tới hoạt động của antenna RFID, vì vậy on-metal tag sử dụng cấu trúc chuyên dụng.

Một số máy RFID TSC được thiết kế để hỗ trợ cả standard RFID label và một số loại on-metal tag tương thích.

Do đó, việc một printer có chức năng RFID không đồng nghĩa mọi smart label đều sử dụng được. Doanh nghiệp vẫn phải kiểm tra đúng inlay hoặc tag với đúng model.

Máy in RFID có phải luôn là UHF không?

Không. RFID có nhiều nhóm tần số và chuẩn khác nhau.

Nhiều giải pháp trong logistics, kho và chuỗi cung ứng sử dụng RAIN/UHF RFID. Tuy nhiên, tùy nền tảng và ứng dụng, thị trường cũng có các giải pháp RFID ở nhóm tần số khác.

Vì vậy, trước khi chọn printer cần xác định hệ thống đang sử dụng:

• loại RFID;
• chuẩn tag cần hỗ trợ;
• loại chip/inlay;
• reader đang triển khai;
• môi trường ứng dụng.

Không nên chọn printer trước rồi mới xác định loại RFID sau.

Máy in RFID di động có nguyên lý khác không?

Nguyên tắc cốt lõi vẫn là print + encode, nhưng thiết bị được tối ưu để tạo smart label ngay tại nơi làm việc.

Ví dụ TSC Alpha-40L RFID hướng tới nhu cầu in và mã hóa RFID tại hiện trường thay vì buộc người vận hành phải quay về một workstation cố định.

Cách này hữu ích trong kho lớn, kiểm kê, cross-docking hoặc những vị trí mà hàng hóa cần được gắn tag ngay tại điểm phát sinh.

Cần kiểm tra những gì trước khi triển khai máy in RFID?

Doanh nghiệp nên bắt đầu từ toàn bộ workflow thay vì chỉ thông số của printer.

1. Xác định đối tượng cần gắn tag: item, carton, pallet hay tài sản.
2. Xác định loại và chuẩn RFID cần sử dụng.
3. Chọn đúng inlay và cấu trúc smart label.
4. Xác nhận printer hỗ trợ loại tag đó.
5. Calibration bằng đúng cuộn media thực tế.
6. Kiểm tra dữ liệu cần encode và dữ liệu cần in trên bề mặt.
7. Test cách xử lý encoding failure.
8. Gắn tag lên chính vật liệu hoặc bề mặt thực tế.
9. Đọc thử bằng RFID reader trong môi trường triển khai.
10. Kiểm tra kết nối với WMS, ERP hoặc phần mềm quản lý.

Một printer hoạt động tốt trên bàn test chưa đủ để đảm bảo dự án RFID thành công nếu tag không phù hợp với bề mặt hoặc reader coverage không đáp ứng workflow.

Kết luận: máy in RFID biến dữ liệu số thành smart label có thể nhận dạng bằng RFID

Máy in RFID hoạt động bằng cách vừa in thông tin trực quan trên mặt nhãn, vừa mã hóa dữ liệu vào RFID inlay bên trong smart label. Trước khi encode, printer cần được cấu hình hoặc calibration phù hợp với loại inlay. Sau quá trình print/encode, hệ thống có thể kiểm tra kết quả và xử lý tag lỗi trên các model hỗ trợ.

Sau khi nhãn được gắn lên sản phẩm, vai trò của printer kết thúc và RFID reader tiếp quản việc thu thập dữ liệu trong kho, cửa hàng, dây chuyền hoặc chuỗi cung ứng.

Do đó, một dự án RFID không nên chỉ chọn máy in. Cần đánh giá đồng thời printer/encoder → smart label/inlay → reader → phần mềm → môi trường sử dụng.

Doanh nghiệp có thể xem các dòng máy in RFID TSC theo desktop, industrial và mobile hoặc đối chiếu toàn bộ danh mục máy in TSC nếu cần so sánh RFID với các công nghệ in tem khác.
