Thuật Ngữ Máy In TSC: Những Khái Niệm Người Dùng Thường Gặp

Khi đọc datasheet hoặc mô tả sản phẩm TSC, người dùng thường gặp những thuật ngữ như Direct Thermal, Thermal Transfer, DPI, IPS, Media Width, Gap Sensor, Black Mark, Ribbon, Core, OD, Peel-off, RFID hay Linerless. Mỗi thuật ngữ mô tả một thuộc tính khác nhau của máy, vật tư hoặc quy trình vận hành.

Hiểu đúng các khái niệm này giúp tránh những nhầm lẫn phổ biến như coi Media Width là khổ in thực tế, nghĩ 300 dpi luôn tốt hơn 203 dpi hoặc mặc định Wi-Fi, cutter và RFID có sẵn trên mọi cấu hình. Khi so sánh các máy in mã vạch TSC, nên xem các thuật ngữ như một hệ thống thuộc tính liên kết với nhau thay vì đọc từng thông số riêng lẻ.

Các nhóm thuật ngữ máy in TSC thường gặp

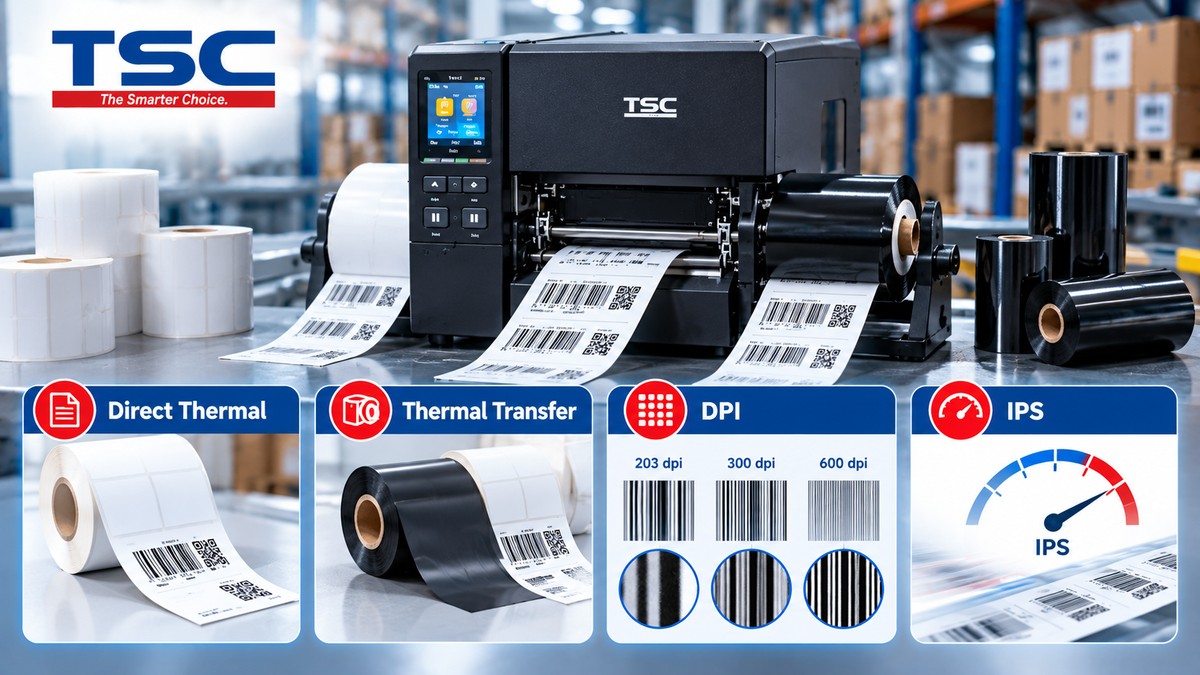

Direct Thermal là gì?

Direct Thermal hay in nhiệt trực tiếp là phương pháp trong đó đầu in nhiệt tác động trực tiếp lên lớp cảm nhiệt của vật liệu để tạo chữ, hình ảnh và barcode.

Phương pháp này không sử dụng ribbon. Vì vậy, hệ thống vật tư đơn giản hơn nhưng cần sử dụng đúng giấy hoặc decal cảm nhiệt.

Direct Thermal thường được dùng cho vận đơn, tem cân, biên nhận, tem luân chuyển hoặc những nhãn không yêu cầu thời gian lưu trữ quá dài.

Thermal Transfer là gì?

Thermal Transfer là phương pháp in truyền nhiệt sử dụng ribbon nằm giữa đầu in và bề mặt tem. Nhiệt từ đầu in làm lớp mực trên ribbon truyền lên vật liệu.

Ưu điểm của phương pháp này là có thể kết hợp nhiều loại tem và ribbon khác nhau để đáp ứng yêu cầu về độ bền, khả năng chống trầy, hóa chất hoặc môi trường sử dụng.

TSC cung cấp ribbon theo ba nhóm công thức chính là Wax, Wax/Resin và Resin. Wax phù hợp với nhiều ứng dụng trên giấy; Wax/Resin linh hoạt hơn với giấy phủ và film; Resin hướng đến môi trường cần độ bền cao hơn.

Nếu cần tìm hiểu sâu hơn về vật tư này, có thể tham khảo danh mục mực in mã vạch TSC hoặc hướng dẫn chọn ribbon theo vật liệu.

DPI là gì?

DPI – dots per inch biểu thị số điểm in trên mỗi inch. Trong tài liệu TSC, người dùng thường gặp 203 dpi, 300 dpi và ở một số dòng là 600 dpi.

DPI càng cao thì đầu in có khả năng tạo nhiều điểm hơn trên cùng một diện tích. Điều này hữu ích khi in chữ nhỏ, barcode mật độ cao hoặc nhãn kích thước nhỏ.

Tuy nhiên, 300 hoặc 600 dpi không tự động tốt hơn cho mọi ứng dụng. Với vận đơn, tem kho hoặc barcode kích thước thông thường, 203 dpi có thể đã đáp ứng tốt và thường có lợi thế về tốc độ.

IPS là gì?

IPS – inches per second là đơn vị thường được dùng để mô tả tốc độ in. Ví dụ 8 ips nghĩa là tốc độ danh định tối đa tương đương khoảng 203 mm mỗi giây.

Max. Print Speed trên datasheet là giới hạn hiệu suất của cấu hình máy, không có nghĩa mọi loại tem đều nên in ở tốc độ tối đa. Barcode nhỏ, ribbon hoặc vật liệu đặc biệt có thể cần thiết lập speed và darkness khác.

Max. Print Width là gì?

Max. Print Width là chiều rộng tối đa của vùng mà đầu in có thể tạo nội dung.

Đây là thông số cần so trực tiếp với vùng thiết kế thực tế của tem. Một cuộn giấy có chiều rộng 110 mm không đồng nghĩa máy có thể in nội dung rộng toàn bộ 110 mm.

Media Width khác Print Width như thế nào?

Media Width là khoảng chiều rộng vật liệu mà cơ cấu máy có thể tiếp nhận. Print Width lại là vùng đầu in thực sự có thể tạo hình ảnh.

Vì vậy, Media Width thường có thể lớn hơn Max. Print Width.

Khi kiểm tra khả năng tương thích, cần biết cả chiều rộng backing/cuộn tem và vùng nội dung cần in thay vì chỉ nhìn một trong hai thông số.

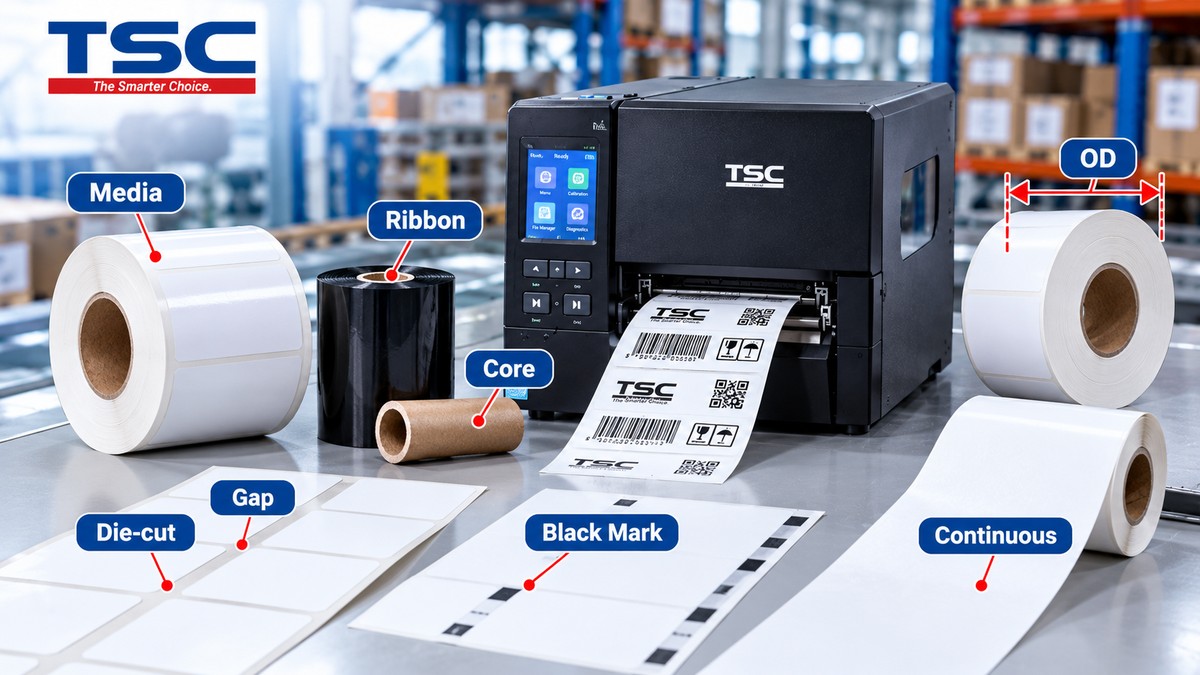

Media có nghĩa là gì?

Media là thuật ngữ chung TSC dùng cho vật liệu được đưa qua máy in, chẳng hạn giấy nhiệt, decal, continuous media, die-cut label, fan-fold, black mark media hoặc wristband tùy model.

Trong datasheet, phần Media thường còn đi kèm các thông số như:

• Media Width – chiều rộng vật liệu;
• Media Thickness – độ dày;
• Media Core Diameter – đường kính lõi;
• Internal Label Capacity – kích thước cuộn tối đa;
• Media Type – dạng vật liệu hỗ trợ.

Die-cut label là gì?

Die-cut là tem được bế sẵn thành từng nhãn riêng biệt trên lớp đế. Giữa hai tem thường có một khoảng trống để cảm biến nhận biết điểm bắt đầu của nhãn tiếp theo.

Đây là dạng tem rất phổ biến trong bán lẻ, kho vận, sản xuất và quản lý tài sản.

Continuous media là gì?

Continuous media là vật liệu liên tục, không chia sẵn thành từng nhãn bằng đường bế hoặc khoảng gap cố định.

Chiều dài nhãn khi đó có thể được xác định bởi dữ liệu in hoặc cơ cấu cắt, tùy máy và ứng dụng.

Gap là gì?

Gap là khoảng cách giữa hai nhãn bế liên tiếp. Máy sử dụng Gap Sensor để nhận biết khoảng trống này và xác định vị trí bắt đầu của nhãn tiếp theo.

Nếu máy không nhận đúng gap, hiện tượng thường thấy là nhãn bị lệch vị trí, bỏ qua một tem hoặc kéo giấy không đúng khoảng cách.

Black Mark là gì?

Black Mark là dấu định vị màu đen được in trên vật liệu để cảm biến phản xạ nhận biết vị trí của từng nhãn hoặc vé.

Black Mark thường được sử dụng khi thiết kế vật liệu không phù hợp với Gap Sensor hoặc cần điểm định vị cụ thể.

Trên một số dòng TSC, vị trí black mark có thể ở mặt sau hoặc mặt in và cần lựa chọn đúng sensor/configuration tương ứng.

Calibration là gì?

Calibration là quá trình để máy học cách nhận biết kích thước nhãn và tín hiệu từ Gap hoặc Black Mark Sensor.

Trong quá trình calibration, máy thường kéo qua một số nhãn để xác định điểm đầu nhãn – thường được gọi là Top of Form hoặc TOF.

Nên calibration lại khi thay sang loại tem có kích thước, gap hoặc black mark khác đáng kể.

Ribbon là gì?

Ribbon là cuộn film phủ mực được dùng trong Thermal Transfer. Đầu in cung cấp nhiệt để chuyển lớp mực từ ribbon sang tem.

Khi đọc datasheet, người dùng có thể gặp các trường như Max. Ribbon Length, Ribbon Width, Core Diameter hoặc Ink Coated Inside/Outside.

Không phải mọi ribbon có cùng chiều rộng đều dùng được cho mọi máy; cần kiểm tra cả chiều dài, core và hướng lớp mực.

Core là gì?

Core là lõi ở giữa cuộn tem hoặc ribbon. Datasheet thường ghi Core Diameter bằng inch hoặc millimet.

Ví dụ cuộn tem có đúng chiều rộng nhưng dùng lõi không tương thích với giá đỡ của máy thì vẫn có thể không lắp được.

OD là gì?

OD – Outside Diameter là đường kính ngoài của toàn bộ cuộn vật liệu.

OD đặc biệt quan trọng khi so sánh máy desktop với máy industrial. Máy công nghiệp thường có khoang chứa cuộn lớn hơn nên có thể giảm số lần thay vật tư trong môi trường in nhiều.

Wax, Wax/Resin và Resin là gì?

Đây là ba nhóm formulation chính của ribbon Thermal Transfer.

• Wax: phù hợp với nhiều loại nhãn giấy và các ứng dụng phổ thông.
• Wax/Resin: cân bằng giữa khả năng in trên giấy phủ, film và độ bền.
• Resin: hướng đến nhãn tổng hợp và môi trường cần khả năng chống trầy, dung môi hoặc hóa chất cao hơn.

Việc lựa chọn loại ribbon nên bắt đầu từ vật liệu tem và môi trường sử dụng, không chỉ từ model máy.

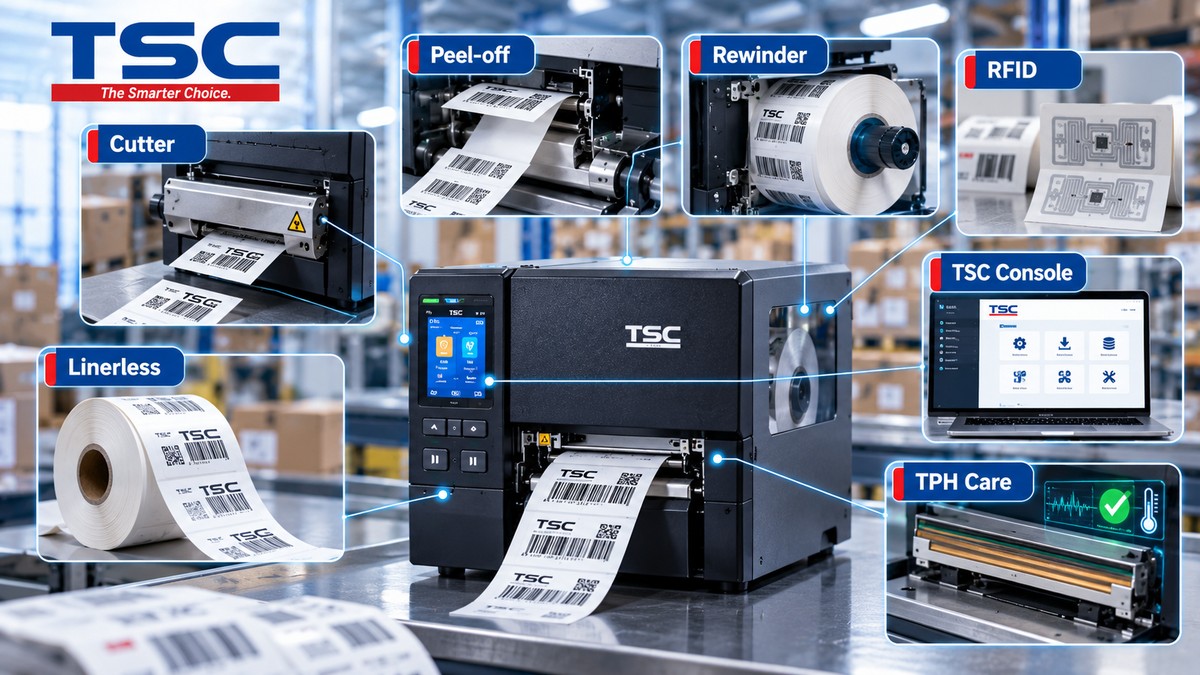

Cutter là gì?

Cutter là bộ dao cắt được lắp trên máy để cắt vật liệu sau khi in. Tùy thiết bị, cutter có thể hỗ trợ full cut, partial cut hoặc loại chuyên dụng.

Cutter thường là option chứ không phải lúc nào cũng được trang bị sẵn, vì vậy cần kiểm tra đúng cấu hình trước khi đặt máy.

Peel-off là gì?

Peel-off là cơ cấu bóc tem khỏi lớp liner sau khi in để người vận hành có thể lấy và dán nhãn ngay.

Một số peel-off kit của TSC kết hợp với internal liner rewinder để thu lại lớp giấy đế sau khi nhãn được bóc.

Rewinder là gì?

Rewinder là cơ cấu cuộn lại vật liệu sau khi in. Tùy cấu hình máy, cơ cấu này có thể được sử dụng để thu liner hoặc cuộn lại nhãn đã in.

Rewinder thường hữu ích trong môi trường công nghiệp, nơi lượng tem lớn và cần giữ vật liệu sau in gọn gàng để chuyển sang công đoạn tiếp theo.

RFID là gì?

RFID – Radio Frequency Identification là công nghệ nhận dạng bằng sóng vô tuyến. Nhãn RFID có một inlay chứa chip và antenna nằm bên trong cấu trúc nhãn.

Máy in RFID TSC có thể in thông tin trực quan như text và barcode, đồng thời ghi dữ liệu vào inlay RFID trên cấu hình tương thích.

RFID không phải một phương pháp in thay thế Direct Thermal hoặc Thermal Transfer. Đây là lớp chức năng mã hóa bổ sung cho quy trình in nhãn.

Inlay là gì?

Inlay là phần điện tử bên trong nhãn RFID, thường gồm chip và antenna.

Kích thước, vị trí và loại inlay có ảnh hưởng đến khả năng mã hóa của printer-encoder. Vì vậy, dự án RFID cần kiểm tra cả máy và loại tag chứ không chỉ chọn model dựa trên khổ in.

Linerless là gì?

Linerless là loại nhãn không sử dụng lớp giấy đế truyền thống phía sau.

Do phần keo của nhãn tiếp xúc trực tiếp với đường dẫn vật liệu, máy linerless thường cần các thành phần tương thích như platen roller hạn chế bám keo và cơ cấu cutter/tear-off phù hợp.

TSC hiện có giải pháp linerless ở nhiều nhóm sản phẩm. Nếu cần tìm hiểu riêng công nghệ này, có thể xem danh mục máy in không lớp lót TSC.

USB và USB Host khác nhau thế nào?

USB trên datasheet thường dùng cho kết nối máy in với host như máy tính.

USB Host cho phép máy in kết nối với một số thiết bị USB hoặc phụ kiện tương thích như bàn phím hay bộ nhớ, tùy model và workflow.

Vì vậy, có USB Host không có nghĩa đây là một cổng USB thứ hai có chức năng giống hoàn toàn USB Device.

Ethernet, Wi-Fi và Bluetooth là gì?

Ethernet là kết nối mạng có dây. Wi-Fi là kết nối mạng không dây, còn Bluetooth thường được dùng để kết nối trực tiếp với thiết bị ở khoảng cách gần.

Một điểm quan trọng khi đọc datasheet là phân biệt standard và option. Tên Wi-Fi hoặc Bluetooth xuất hiện trong tài liệu không đồng nghĩa mọi máy xuất xưởng đều có module đó.

TSPL-EZD là gì?

TSPL-EZD là programming language được TSC liệt kê trên nhiều dòng máy in. Ngôn ngữ lệnh in cho phép phần mềm hoặc hệ thống gửi các lệnh tạo text, barcode, hình ảnh và điều khiển máy trực tiếp.

Thuật ngữ này đặc biệt quan trọng khi thay thế máy trong hệ thống ERP, WMS hoặc phần mềm đã có sẵn, vì khả năng tương thích lệnh có thể ảnh hưởng đến quá trình tích hợp.

RTC là gì?

RTC – Real Time Clock là đồng hồ thời gian thực trong thiết bị.

RTC có thể được sử dụng trong các workflow cần máy cung cấp ngày giờ cho nội dung tem hoặc phục vụ các chức năng liên quan đến thời gian trên cấu hình tương thích.

TSC Console là gì?

TSC Console là phần mềm quản lý máy in của TSC. Hãng thiết kế công cụ này để cấu hình, giám sát, triển khai và xử lý sự cố cho một hoặc nhiều máy in qua kết nối có dây hoặc không dây.

Với đội máy lớn, TSC Console giúp nhân viên IT quản lý firmware, setting, tình trạng thiết bị và một số dữ liệu bảo trì từ một giao diện tập trung.

TPH Care là gì?

TPH Care là cơ chế tự chẩn đoán của TSC liên quan đến tình trạng đầu in.

TSC mô tả cơ chế này có thể quét và phát hiện các dot lỗi trên đầu in trong quá trình vận hành, hỗ trợ phát hiện sớm nguy cơ ảnh hưởng đến chất lượng barcode.

TPH Care không thay thế hoàn toàn việc vệ sinh và kiểm tra đầu in, nhưng bổ sung một lớp giám sát cho những hệ thống cần duy trì chất lượng in ổn định.

Những thuật ngữ nào cần kiểm tra đầu tiên khi chọn máy TSC?

Không cần ghi nhớ toàn bộ thuật ngữ trước khi chọn máy. Người dùng có thể bắt đầu từ một trình tự đơn giản:

1. Direct Thermal hay Thermal Transfer: xác định có cần ribbon hay không.
2. DPI: xác định mức chi tiết cần in.
3. Print Width và Media Width: kiểm tra kích thước tem.
4. Core và OD: kiểm tra cuộn vật tư có lắp được không.
5. Gap hoặc Black Mark: xác định phương thức nhận biết nhãn.
6. IPS: xem hiệu suất sau khi máy đã đáp ứng yêu cầu tem.
7. Connectivity: xác định USB, Ethernet, Wi-Fi hoặc Bluetooth.
8. Option: kiểm tra cutter, peel-off, rewinder, RFID hay linerless nếu cần.

Đọc thuật ngữ đúng giúp tránh chọn sai máy và vật tư

Các thuật ngữ máy in TSC không phải những thông số rời rạc. Direct Thermal hay Thermal Transfer quyết định loại vật tư; DPI liên quan đến độ chi tiết; Print Width và Media Width quyết định kích thước; Gap hoặc Black Mark liên quan đến cảm biến; Core và OD ảnh hưởng đến khả năng lắp cuộn; còn RFID, linerless, cutter hay rewinder quyết định cách máy tham gia vào quy trình thực tế.

Vì vậy, khi gặp một thuật ngữ chưa rõ trên datasheet, nên xác định trước nó thuộc nhóm công nghệ in, hiệu suất, vật tư, cảm biến, kết nối hay chức năng mở rộng. Cách này giúp hiểu đúng ý nghĩa của thông số thay vì chỉ so sánh con số lớn nhỏ.

Doanh nghiệp có thể xem toàn bộ các dòng máy in TSC và dùng những thuật ngữ trên để đọc, so sánh và loại trừ model trước khi đi sâu vào từng datasheet.
